1. Елементи кола наизмјеничних струја, њихови симболи, карактеристике ознаке и јединице

Елемент	Ознака	Карактеристика	Ознака	Јединица

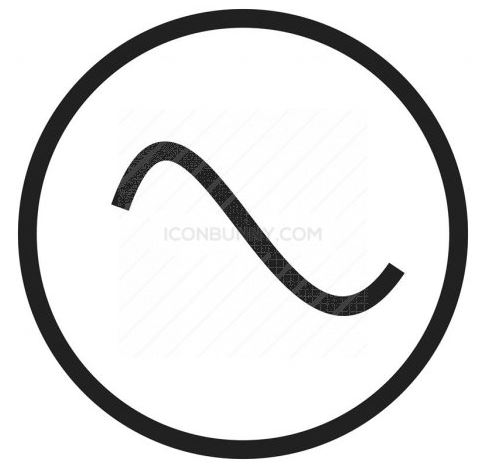

извор напона		напон	U	волт [V]
отпорник		отпор	R	ом [Ω]
кондензатор		капацитивност	C	фарадеј [F]
калем/ завојница/ соленоид		индуктивност	L	хенри [H]

2. Фазорски дијаграм.

На фазорском дијаграму се наизмјеничне величине приказују као вектори.

Као што се са слике види интензитет тј. дужина вектора је равна ефективној а некад и максималној вриједности. Не смију се МИЈЕШАТИ фазори направљени према ефективној и амплитудској величини!

Почетни фазни угао (ФАЗА) наизмјеничне величине одређује угао фазора у односу на Х осу.

Примјери фазора:

U₁ = 5 V са φ₁ = π/2,   U₂ = 4 V са φ₂ = - π/3,

U₃ = 8V са φ₃ = 3π/4,   U₄ = 6V са φ₄ = -3π/4

U₅ = 6 V са φ₅ = 0

Ако незнате гдје се налазе ови фазни углови (φ, не ово није исто што и Ф) кликни ОВДЈЕ.

3. Напони у Европском трофазном систему

Трофазни систем напона/струје састоји се из три кабла који су на потенцијалима са истом амплитудом и фреквенцијом али са различитим фазама а 4. кабл је на нултом потенцијалу (0V). Све фазе су 2π/3rad (120°) помјерене једна у односу на другу.

Фазе се обиљежавају са R, S и T или са L1, L2, L3. Нула се обиљежава са N и 0. Пети кабл у овом систему код куће води ка уземљењу.

Напон између сваке од фаза и нуле је 220-230 V. Напони између самих фаза су приближно 70% већи (корјен из 3 пута већи) то јесте 380-400 V. Фреквенција свих ових напона је 50 Hz.

Код нас, по нашим стандардима, нултна жица се обиљежава плавом а уземљење жуто зеленом бојом. Фазе су обично црне или неке друге боје.

4. Очитавање наизмјеничних величина са дисплеја осцилоскопа.

Да би се правилно очитала вриједност на осцилоскопу потребно је подесити дисплеј. Најважније двије контроле су ту:

вертикална (напонска) и

хоризонтална (временска) резолуција.

Вертикална резолуција се контролише прекидачем који је обично обиљежен нечим попут: Vertical Scale или Voltage Division или Voltage Div. итд.

Хоризонтална резолуција је обично обиљећена као: Horizontal Scale или Time Div.

Ове двије резолуције заједно одређују колико једна коцкица на дисплеју представља времена (ширина) и напона (висина).

Ако се вертикална резолуција подеси на 2 V, синусоида која је висока 2 коцкице има амплитуду од 4 V.

Ако се временска резолуција подеси на 10ms а синусиди треба 6 коцкица да направи пуну периоду, периода је 60 ms.

На отпорницима/потрошачима чисте отпорности: струја и напон су у фази.

На калемовима напон предњачи 90 степени у односу на струју.

На кондензаторима напон касни за 90 степени у односу на струју.

Објашњење фазне разлике: Фазна разлика показује колико су двије величине помјерене временски једна у односу на другу изражено у степенима угла, гдје 0 степени значи да су двије величине у фази (максимуми и минимуми у истом тренутку) а ако су помјерени за пола периоде онда је фазна разлика 180 степени.

6. Активна, реактивна и привидна снага.

Активна снага представља снагу која се користи на извршавање стварног рада. Снага на отпорницима је активна снага. Јединица: [W] ват.

Реактивна снага представља снагу која се не користи за стварни рад већ се енергија преноси са извора на потрошач и онда враћа назад на извор без потрошње. Описује брзину примања енергије у коло и њено враћање назад у извор. Не троши енергију на корисан рад. Јединица [VAr] волт ампер реактивини.

Привидна снага је укупна снага која укључује и активну и реактивну компоненту. Јединица је [VA] волт ампер.

7. Фактор снаге

Фактор снаге говори колики дио привидне снаге (у процентима) се је активна снага. Циљ је обично да је фактор снаге 100%.
