За позитивну оцјену - 1. дио (2. тромесечје)

1. Основне ознаке код наизмјеничне струје или напона

Малим словом пишемо промјенљиве величине а великим штампаним словом константне величине.

Величина Струја Напон
Тренутна вриједност
/промјенљива		 \( i(t) \) \( u(t) \)
Амплитуда \( I_m \) \( U_m \)
Ефективна вриједност \( I \) \( U \)
Ознака Величина Јединица
Т периодасекунда [s]
f фреквенција херц [Hz]
\( \theta \) почетни угао степени [°] или радијани [rad]
 \( \omega \)  кружна фреквенција
Следеће ознаке не означавају промјенљиве већ да ли се нешто напаја са или даје наизмјенични или једномјерни напон/струју.
Једносмјерно Наизмјенично

DC

AC
a a


2. Основне тригонометријске функције синус и косинус

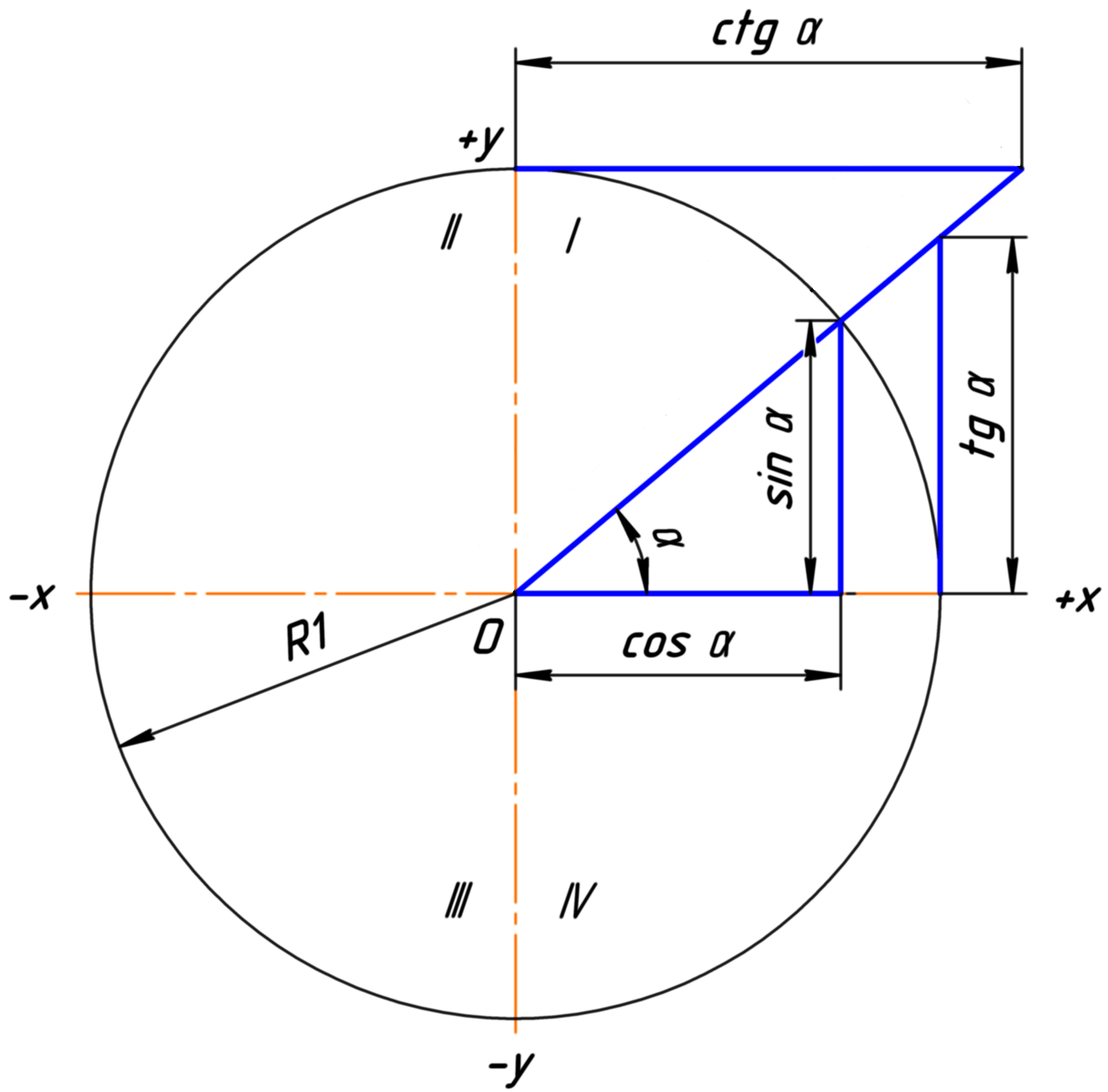

Горњи круг показује како се рачуна синус и косинус помоћу тригонометријског круга ако је R1 = 1. Ако није, мјере које премјеримо треба подјелити са његовим полупречником.

3. Параметри наизмјеничних величина

Vremenski

Максимална вриједност наизмјеничне величине (амплитуда): је као што име каже максимум који та величина достиже током свог циклуса. На горњој слици приказан је временски график је синусоидалне струја i(t). Максимална вриједност обиљежена је са Im.

Ефективна вриједност: Ефективна вриједност наизмјеничне величине једнака је интензитету исте такве једносмјерне величине која би произвела исти ефекат (загријевање) као и ова наизмјенична. Ово је величина која се најчешће користи да се окарактерише наизмјенични напон и струја. Ово је такође величина коју ће нам мултиметар измјерити.  Обиљежава се као и једносмјерна струја само са великим штампаним словом. Следећа формула показује како се рачуна ефективна вриједност са струје синусоидалног облика.

Периода: О периоди се може само причато код вриједности које су периодичне. То јесте вриједности које се понављају стално послије одређеног периода. На горњој слици је приказана периодична струја са периодом T. Ово значи да се сваких T секунди читав циклус понавља.

Фреквенција је број периода/циклуса који се десе у секунди. Означава се са f и јединица је херц [Hz]. За фреквенцију важи f = 1/T.

Тренутна вриједност наизмјеничне величине: Тренутна вриједност  Наизмјеничне струје су промјенљиве у времену и најчешће се мјењају по законитости i(t) = Im sin(ωt) гдје је Im максимална вриједност струје а ω =2πf . f је фреквенција [Hz] и важи да је f = 1/T.
