Одговори на следећа питања:

1.  Шта се мјери универзалним мјерним инструментом ако је подешен на следеће опсеге?

V – наизмјенични напон

А –

А –

V –

DCA –

DCV –

ACA –

ACV –

Ω –

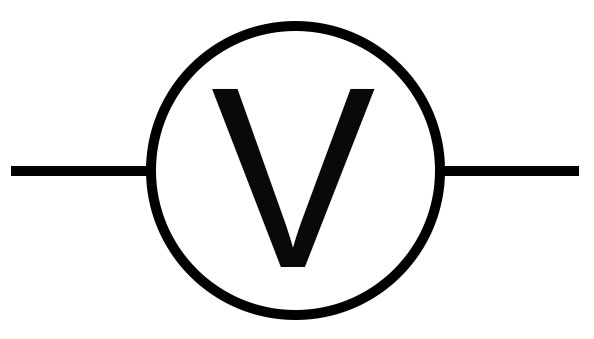

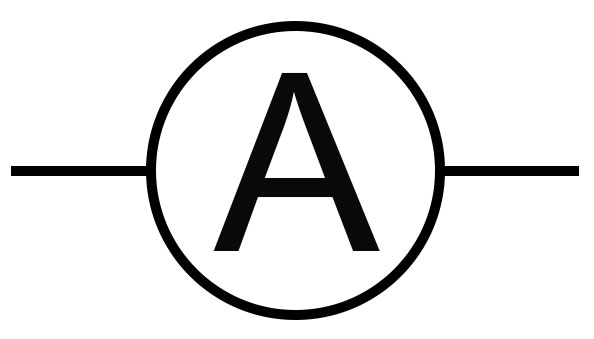

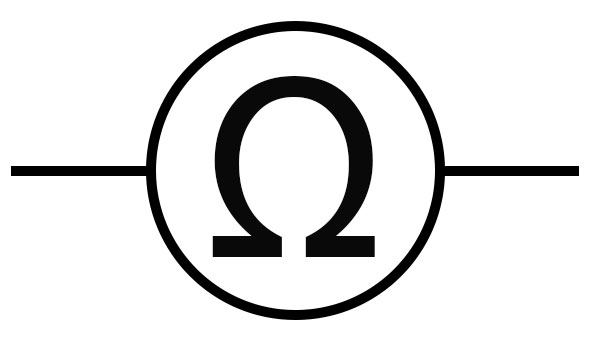

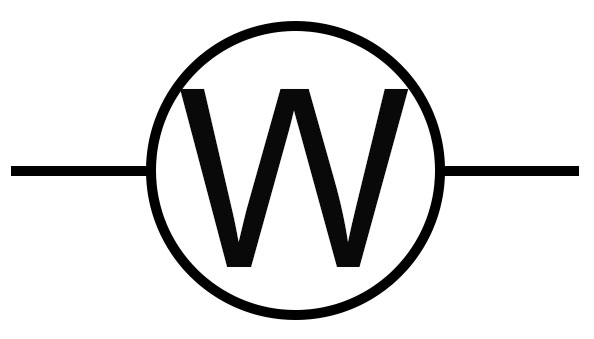

2. Како се зову следећи мјерни инструменти и шта се мјери са њима?

3. Каква је унутрашња отпорност идеалног волтметра?

4. Каква је унутрашња отпорност иделаног амперметра?

5. На следећој шеми уцртај мјерне интструменте потребне да се измјери следће:

а) напон на R1

б) струја кроз R4

в) снага на R2

г) струја кроз R3

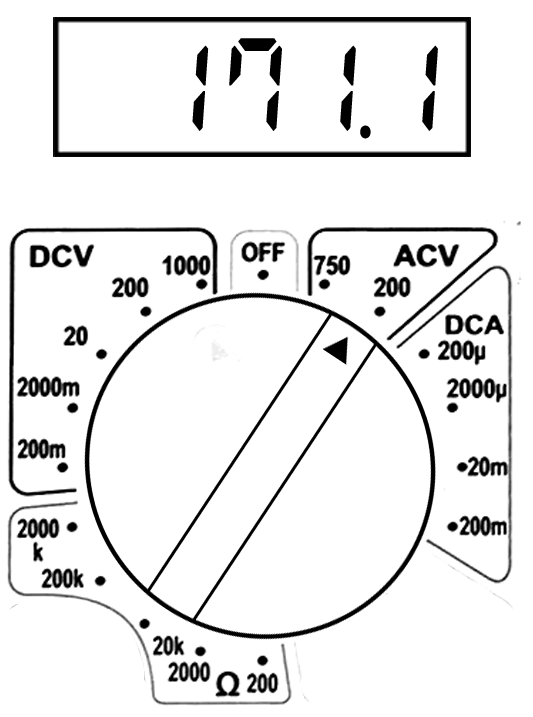

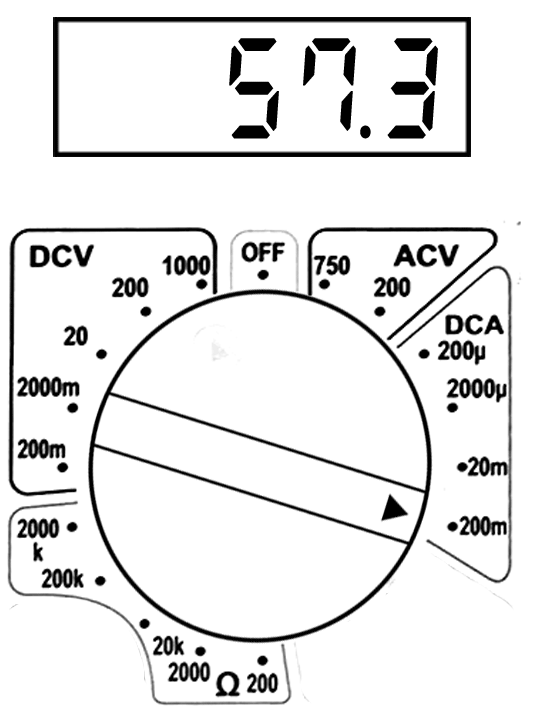

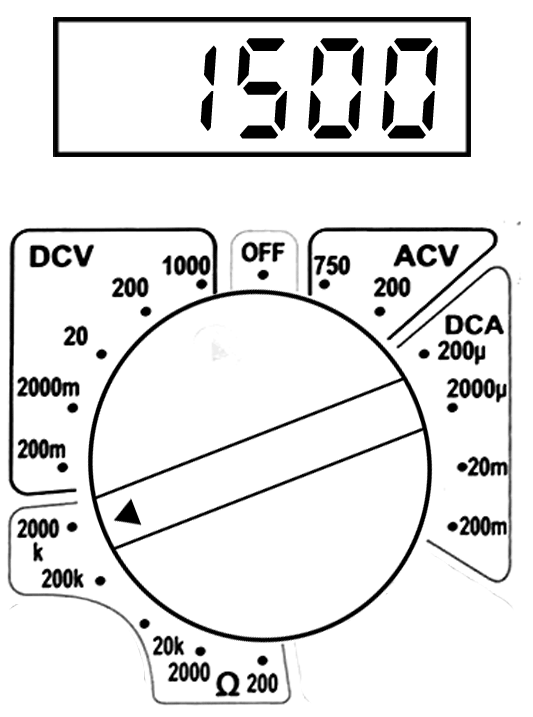

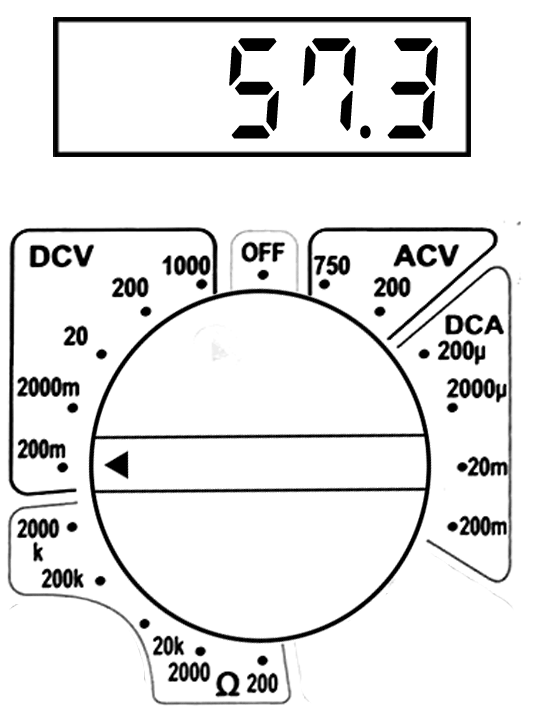

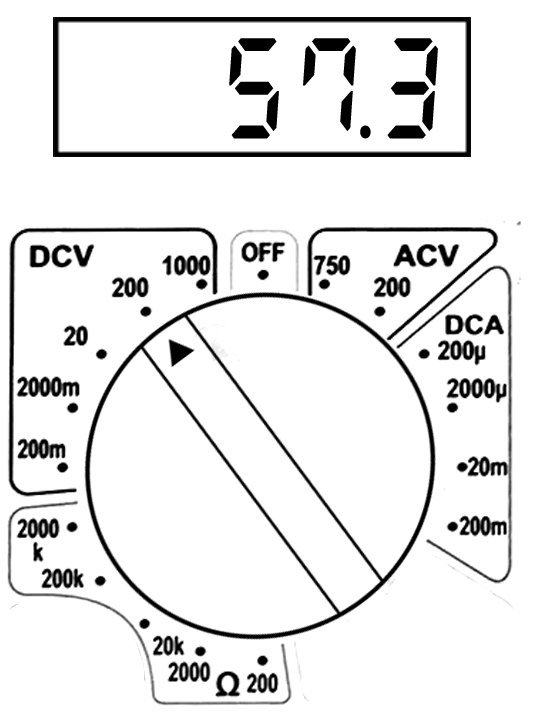

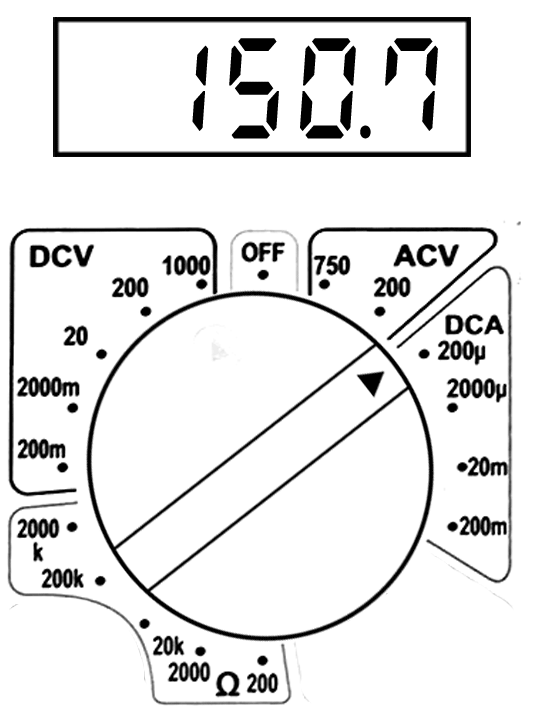

6. Шта следећи инструменти мјере (струја/напон/отпор – једносмјеран/наизмјеничан)? Очитај колике су величине измјерили (нпр. 10V, 15mA итд).

7. Отиђи на симулацију аналогног мултимера и успјешно очитај 3 мјерења. Када очиташ једно, учитај страну поново да добијеш следеће мјерење за очитавање.

8. питање

Мјери се напон на отпорнику, и иако знамо би требало да добијемо U1 као резултат, мјерењем стално добијамо U2. Ова два напона су довољно различита да није у питању грешка инструмента. Мјерење је спроведено са пажњом. Која врста грешке у мјерењу је у питању?

9. питање

Врши се више различитих мјерења струје кроз отпорник. Свако од мјерења даје различит резултат, сваки од којих више или мање одступа од очекиваног резултата. Сва мјерења су обављена са пажњом. Која врста грешке у мјерењу је у питању?

10. Мјеримо напон U и добијамо U1 а знамо да би требало да добијемо U2. Како би израчунао релативну грешку δ овог мјерења?

11. У којем од ових случајева (мјерена величина ± апсолутна грешка) је највећа релативна грешка?

А) 10 ± 3 V     Б) 1000 ± 30 Ω     В) 4 ± 2 A     Г) 100 ± 25 А
